Laptimer ATHON GPS R
             Starlane Germany

Der Athon GPS R LAPTIMER nutzt das GPS-Signal zum
Empfang der relevanten Daten (andere Anbieter arbeiten
mit der geläufigen -"ungünstigeren"- Infrarottechnik).

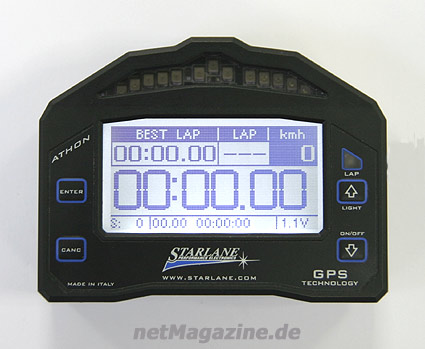

                   Hintergrundbeleuchtetes Display 128mm x 64mm

                    Breite: 96mm - Höhe: 74mm - Tiefe: 22,6mm

Aufgrund dieser Funktionsweise sind  keine zusätz-
lichen Sensoren (im Aussenbereich) notwendig!

                                Die Zukunft hat begonnen

Mit dem Aton GPS R sind etwaige Sender auf der Boxenmauer Geschichte

Diese GPS Technologie (Global Positioning System)
wurde vom US Verteidigungsministerium in erster Linie für
Militärflugsysteme entwickelt und zeichnet sich durch die
absolute Genauigkeit von +/- 3/1000 Sekunden aus.

                                      And the winner is...

Erst nach Eingabe der Streckenkoordinaten ist der laptimer einsatzbereit

Anhand der 24 im Erdorbit befindlichen Satelliten werden
permanent Radiosignale erzeugt, welche vom LAPTIMER
Athon GPS R per integrierter GPS Antenne fortwährend
empfangen werden. Im Durchschnitt kommunziert der LAP-
TIMER stets mit fünf bis elf Satelliten.

Durch diesen Datenabgleich können die betreffenden
Satelliten mit absolut genauer Präzision die Position
und die Geschwindigkeit des Athon GPS R festlegen.

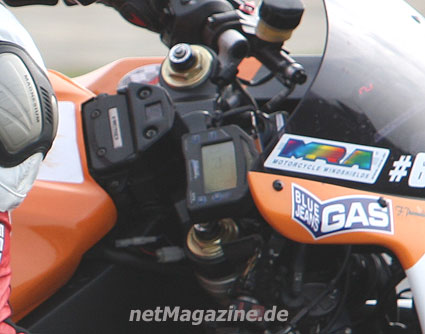

Die einfache Handhabung dieses nur 138g wiegenden und
universell installierbaren LAPTIMERS erlaubt den Ein-
satz in vielen Bereichen des Motorsports.

                                         Gewicht: 138g

                                         wasserresistent

So können die Rundenzeiten sogar Abschnittweise in
den drei zuvor zu bestimmenden Teilabschnitten, zu-
züglich der Ziellinie auf dem internen Speicher aufge-
zeichnet werden. Dazu bietet der interne Speicher, Kapa-
zitäten von bis zu 1.500 Stunden Aufnahmezeit. Wird
eine Strecke zum ersten Mal befahren muss jedoch als
erstes diese während der ersten Runde im Athon
GPS R gespeichert werden.

Insgesamt können bis zu sechzehn verschiedene Renn-
strecken in dem Athon GPS R einprogrammiert werden,
welche immer dann automatisch erweckt werden, wenn
der LAPTIMER an einem dieser Orte eingeschaltet wird.
Sofern mit mehr als 25 Km/h gefahren wird, schaltet der
Athon GPS R automatisch auf Aufnahmemodus (Rec.)
Beim Durchfahren der Ziellinie beginnt unverzüglich die
Messung der Rundenzeit ( Genauigkeit 1/100 Sekunde ).
Stellt der LAPTIMER für einige Sekunden keine Fort-
bewegung fest, schaltet sich die Aufnahme ab.
Dabei bleibt das Display des Athon GPS R für eine frei
einstellbare Zeitspanne eingeschaltet.
Geht es nach einer Pause abermals auf die Piste, wird
automatisch mit einer neuen Sitzung, einschließlich
Datum und Uhrzeit, begonnen.

Bis zu 999 Runden in insgesamt 99 Sitzungen können gespeichert werden

Unter dem Menüpunkt " Analysis " wird direkt am Gerät
ein sofortiger Überblick über alle gefahrenen Rundenzeiten
gestattet.

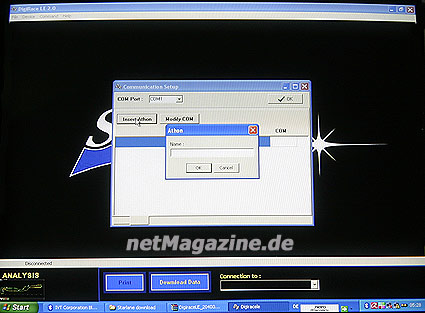

Die spezielle " Digi Race LE " Software ermöglicht eine
anschaulichere Analyse (inkl. Ausdruck der gefahrenen
Rundenzeiten am PC).

                      Datarecording per bluetooth für jedermann

Zur besseren Veranschaulichung dienen Geschwindig-
keitsaufzeichnungen und exakte Grundrisse von der
Strecke samt gefahrener Fahrlinie, zur effektiveren
Analyse. Zudem erechnet sich der Athon GPS R die theo-
retisch bestmögliche Gesamt-Bestzeit, durch den
Abgleich aller schnellstdurchfahrenen Teilabschnitte.
Neben der Speicherung aller absovierten Runden, der
Höchstgeschwindigkeit und der Maximaldrehzahl, ist
es möglich an jedem willkürlichem Punkt der Strecke,
die gefahrene Geschwindigkeit am Bildschirm per Maus-
klick zu ermitteln.

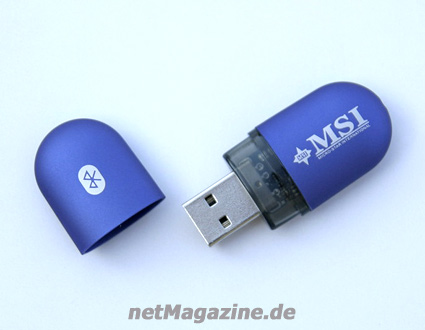

    Die Verbindung mit dem Computer kommt mittels bluetooth zustande

Eigens für die Datenanalyse kann der Athon GPS R mit
2 AA Batterien bestückt werden, um diesen mittels
bluetooth Verbindung in der Nähe eines Computers
aufzustellen.

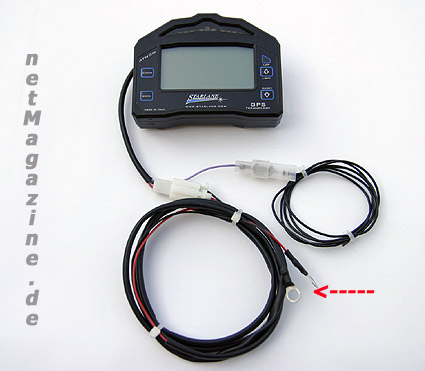

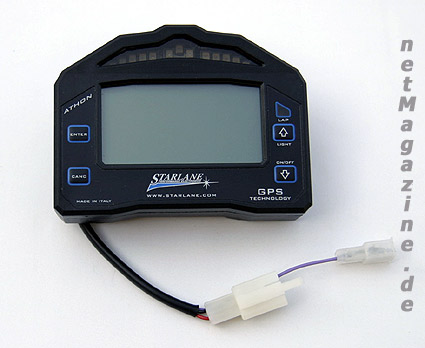

       Pfeilmarkierung zeigt die Anschlüße zur 12 Volt Bordversorgung

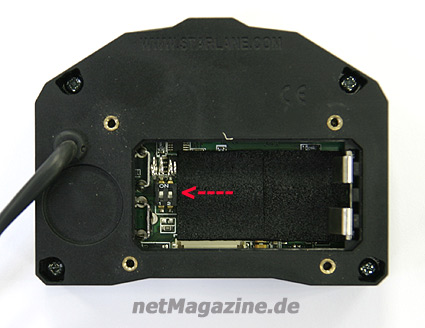

Je nachdem, welche Art der Stromversorgung gerade
ansteht, sind diesbezüglich die beiden Mikroschalter
im Batteriekasten auf der Rückseite des LAPTIMERS
entsprechend umzulegen.

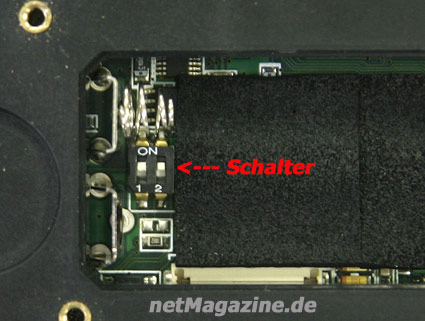

So müssen für den Anschluss an die 12V Bordspannung
des Motorrades die beiden Mikroschalter auf die untere
Stellung 1  2  stehen.

   Stellung ON wird nur bei der Benutzung der 2 AA Batterien verwendet

Doch der Athon GPS R kann ebenfalls als Multifunktions-
instrument eingesetzt werden. Neben der genauen
Geschwindigkeit (Meilen oder km/h) wird mittels
Anschluss am Drehzahlmessersignal auf Wunsch die
Drehzahl angezeigt.

    Geschwindigkeitsanzeige wahlweise in km/h oder Meilen pro Stunde

Geschwindigkeiten von 11 bis 350 km/h werden auf dem Dispaly angezeigt

Dazu bietet der Athon GPS R einen Spielraum von bis zu
32.000 U/min.

   Der interne Drehzahlmesser kann Werte bis zu 32000U/min aufzeigen

Hierfür muss vom Zündkabel der Zündspule das
Drehzahlmessersignal entnommen werden.

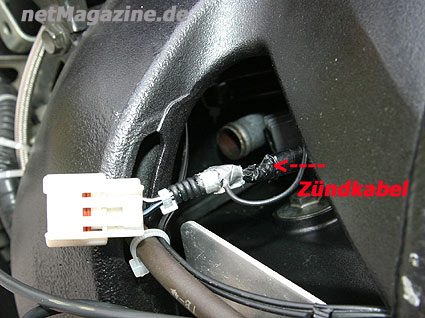

               Pfeilmarkierung zeigt das Drehzahlmessersignalkabel

Dafür muss lediglich das mitgelieferte Drehzahlmesser-
signalkabel an das Zündkabel der Zündspule umwik-
kelt und mit Klebeband oder Kabelbindern fixiert werden.

Im Falle der CBR 1000 RR FireBlade genügen ( 8 ) acht
Windungen. Bei einigen modernen Sport-Bikes muss für
diese Prozedur ausser das Plastikhemd des Motorrades,
ferner noch der Tank und der Luftfilterkasten abgenom-
men werden.

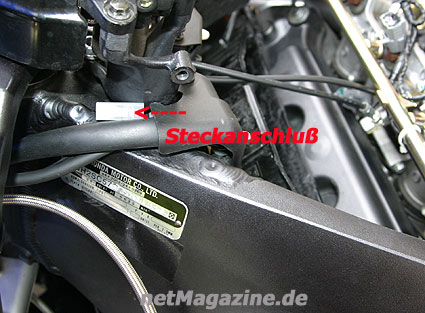

       Pfeil zeigt der Drehzahlmesser-Steckeranschluß des Athon GPS R

Zusätzlich muss unter dem Menüpunkt „Einstellung der
Drehzahl-Parameter“ am Athon GPS R einmalig die
Eingabe der Pulse pro Kurbelwellenumdrehungen
erfolgen. Für die CBR 1000 RR FireBlade liegt dieser
Wert bei 0,5. Neben Vorzügen der Datenerfassung bietet
der Athon GPS R weitere zweckmässige Nutzungsmöglich-
keiten wie etwa die genaue Zeitangabe. Mittels befindlichen
Atomuhren im Satelliten wird die Zeit gemessen und per
Radiosignal laufend an den LAPTIMER übermittelt. Doch
der Athon GPS R hat noch weitere Vorzüge.

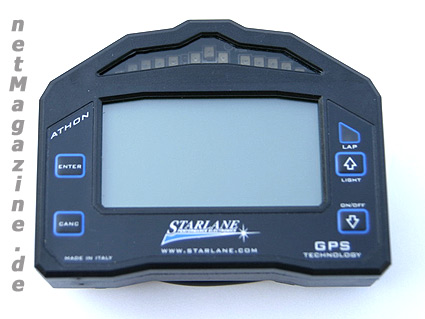

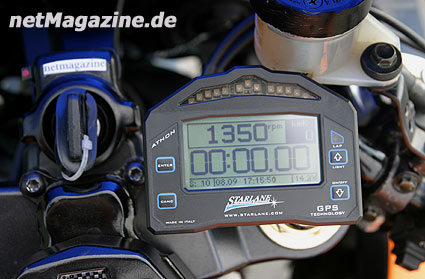

Oberhalb des hintergrundbeleuchteten Displays an dem
der fortwährende Informationsstand über Geschwindig-
keit, Drehzahl, Rundenzeiten, Rundenzahl und Uhrzeit
entsprechend Auskunft erteilt, ist ferner eine LED-Leiste ange-
bracht. Diese LED-Leiste gestattet nach kurzer Programmie-
rung die Einschaltung eines Schaltblitzes bei gewünschter
Drehzahl. Ferner ist für die beste Rundenzeit „ BEST LAP “
rechts am Gehäuse aus bruchfestem ABS-Kunststoff, eine
rot leuchtende LED angebracht, die je nach gefahrenen
Rundenzeiten entweder leuchtet, blinkt oder sofern
keine Verbesserung ansteht aus bleibt.

UVP: 618,80 Euro

Bezug über:
Engel-Tuning Starlane Germany
Marienstrasse 6
14947 Nuthe-Urstromtal

Tel.: 03371 – 623 684
Fax: 03371 – 401 440
Email: info@lambdatester.de
Email: info@acumen24.de
